LA SOUDURE PAR ALUMINOTHERMIE

Procédé autonome pour la réalisation de connexions permanentes

Procédé Matériel Réaliser Procédures Vérifier Sur Mesure

Découvrez notre Procédé

Qu'est ce que la soudure par aluminothermie ?

Présentation du procédé de soudure par aluminothermie

Ce procédé, autonome, permet de réaliser des liaisons électriques de très haute qualité entre matériaux tels que le cuivre, alliages de cuivre ou acier.

La soudure par aluminothermie est particulièrement utilisée dans la réalisation de circuits de terre enterrés de sous-stations, centrales électriques, pour la protection cathodique, en ferroviaire, pour la protection foudre, les télécoms, etc. étant donné qu'elle présente de nombreux avantages si on la compare à des liaisons serties ou liaisons mécaniques traditionnelles par serrage à vis.

Comme il s'agit d'une liaison moléculaire, la connexion soudée ne sera pas affectée par les courants de court-circuit.

Le procédé utilise la haute température dégagée par la réduction de l'aluminium par de l’oxyde de cuivre. La réaction a lieu dans un moule en graphite, usinée selon les dimensions des conducteurs à souder. Il peut généralement servir plus d'une cinquantaine de fois en conditions normales d’utilisation. La réaction ne dure que quelques secondes et ne nécessite aucune énergie externe, ce qui en fait un procédé particulièrement pratique sur chantier.

Exemple de soudure, le point de soudure est homogène

Les conducteurs sont amalgamés de façon totalement homogène, cette méthode de soudure présente donc des propriétés générales exceptionnelles telle que :

  • Inaltérabilité
  • Excellente tenue mécanique
  • Exempt de porosité
  • Remarquable tenue à l'oxydation et à l'atmosphère saline
iframe%20width=774%20height=435%20src=https://www.youtube.com/embed/TFUH_ABARjY%20title=YouTube%20video%20player%20frameborder=0%20allow=accelerometer;%20autoplay;%20clipboard-write;%20encrypted-media;%20gyroscope;%20picture-in-picture%20allowfullscreen/iframe Menu

Sélectionnez votre Matériel

Découvrez le matériel requis

Matériel requis pour la réalisation d'une soudure

La réalisation d'une soudure par aluminothermie nécessite à minima, le matériel suivant :

Moule graphite Pince d'assemblage de moule Métal d'apport et disque obturateur Allumeur manuel Grattoir de nettoyage de moule Brosse carde pour nettoyage des conducteurs Pinceau de nettoyage de moule

Ainsi que les équipements de sécurité individuel :

Equipements de protection individuelle

MALTEP vous propose des kits complets ou personnalisés à réaliser soi-même. Pour ce faire, suivez l'ordre des sous-catégories incluses dans la catégorie Kits à personnaliser ci-dessous. Dans le cas ou vous souhaitez de matériel précis, accédez directement à la catégorie de votre choix :

Menu

Réalisez votre Soudure

Comprendre la mise en œuvre

Procédure de soudure générique

La réalisation d'une soudure par aluminothermie implique, d'une part l'utilisation des équipements de protection individuelle et d'autre part, le respect du mode opératoire lors de la mise œuvre.

AVERTISSEMENTS SUR LE PROCEDE PAR ALUMINOTHERMIE ET LA REALISATION DE SOUDURES

  • Lire et comprendre la fiche d'instruction de soudage fournie avant de souder
  • Évitez le contact direct des yeux avec le flash lumineux de la réaction par aluminothermie
  • Éviter de respirer les concentrations de fumée provenant de la réaction par aluminothermie
  • Éviter le contact avec des matériaux chauds
  • Veiller la circulation de l'air afin d’éviter l'inhalation de fumée pour les travaux en intérieurs
  • Soyez conscient du personnel présent à proximité et des conditions à respecter pour éviter les brûlures ou les incendies
  • Utiliser uniquement du sable sec pour contrôler un feu résultant d’une soudure par aluminothermie
CONDITIONS METEROLOGIQUES

MALTEP déconseille fortement l'utilisation de notre matériel par temps de pluie

EQUIPEMENTS

• N’Utiliser que les équipements et matériel de marque MALTEP

• Ne pas souder d'autres matériaux que ceux préconisé par MALTEP

• Ne pas utiliser d'équipement cassé ou modifier afin d’éviter toutes fuites de métal en fusion

PROCEDURE DE SOUDAGE RECOMMANDEE

• S’assurer que les moules sont exempts d'humidité et de contaminants afin d’éviter l’éjection de métal en fusion

• Préchauffer le moule avant utilisation à une température de 120°C afin d’enlever toute trace d’humidité

• Lire et comprendre la fiche d'instruction de soudage fournie

• Porter les équipements de sécurité appropriés tels que gants de soudeur, des lunettes de sécurité

• Prendre toutes les mesures de précaution afin d’éviter les brulures avec étincelles, scories et surfaces chaudes

• Eviter le contact des moules chauds avec l’eau et l’huile

TEMPÉRATURE DU METAL D'APPORT

• La poudre est constituées d’une poudre de démarrage et de soudure. Lorsque le processus de soudure est enclenché, la réaction aluminothermique atteint une température de 2200°C

• La poudre de démarrage s'enflamme à une température supérieure à 300°C et la poudre de soudure à une température supérieure à 500°C

TEMPÉRATURE DES MOULES

• Ne pas utiliser le moule s'il dépasse une température de 300°C afin éviter l'auto-inflammation

• Attendre 5 minutes entre les soudures

• Lors de l’utilisation de ‘mini-moules’ ou de moules de taille standard nécessitant plus d’une cartouche par soudure et que la cadence des soudures est inférieure à 10 minutes, MALTEP recommande d’utiliser plusieurs moules en alternance afin de s’assurer que la température de travail du moule est maintenue en dessous de 300°C, afin d'éviter l'auto-inflammation de la poudre

D'une manière générale la procédure de soudure par aluminothermie est la suivante :

Assembler le moule avec la pince et le sécher Nettoyer et sécher les conducteurs Insérer les conducteurs dans le moule Insérer le disque obturateur Insérer la poudre de soudure Insérer la poudre d’amorçage Amorcer la soudure par aluminothermie Retirer les conducteurs Nettoyer les scories de soudure Menu

Modes Opératoire

Chaque type de soudure à ses spécificités !

A chaque soudure son mode opératoire

La réalisation d'une soudure par aluminothermie est simple si cette dernière est effectuée selon le respect des consignes de sécurité et du mode opératoire.

Cependant chaque type de soudure à ses spécificités en fonction de la configuration requise et des caractéristiques des conducteur à souder.

Cliquer sur la soudure de votre choix ci dessous, puis découvrez les spécificités de mise en œuvre correspondantes :

Câble sur Câble

CC1 CC2 CC7 CC14 CC4 CC11

Câble sur Piquet de terre

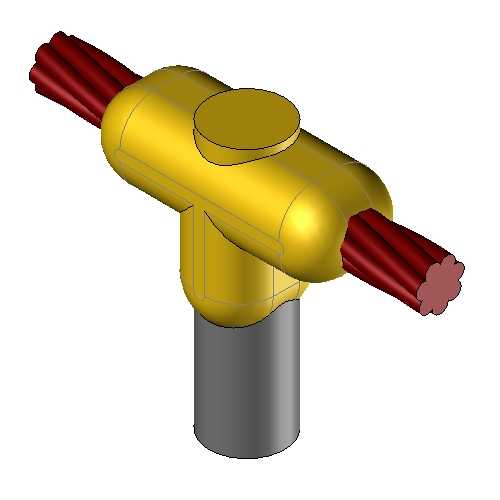

CR1 CR2

Câble sur Méplat

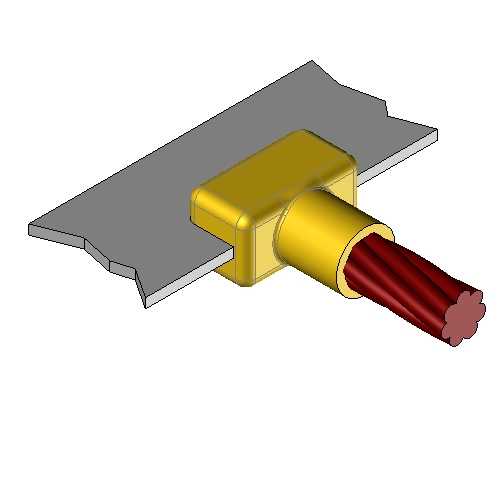

CB1 CB4 CB5

Méplat sur Méplat

BB1 BB7 BB14 BB41 BB40

Méplat sur Piquet de terre

BR30

Câble sur Charpente métallique

CS27 CS25 CS1 CS8 CS2 Menu

Vérifier votre Soudure

Assurez vous du résultat de votre soudure

Les caractéristiques d'une soudure de qualité

Une soudure de qualité présente les caractéristique suivantes :

  • Des conducteurs intègres
  • Un corps de soudure et matière latérale homogènes
  • Un excédent de matière qui dépendra de la dose du métal d'apport

Consultez notre Guide Utilisateur pour une description détaillée.

Comment reconnaitre une soudure de qualité

Une soudure par aluminothermie de qualité conduit plus de courant que les conducteurs seuls, car la section de soudure est supérieur à celle des conducteurs. Cependant une soudure ratée peut affecter l'intégrité du circuit de terre. Il faut donc être capable de détecter une soudure de qualité dès la mise œuvre.

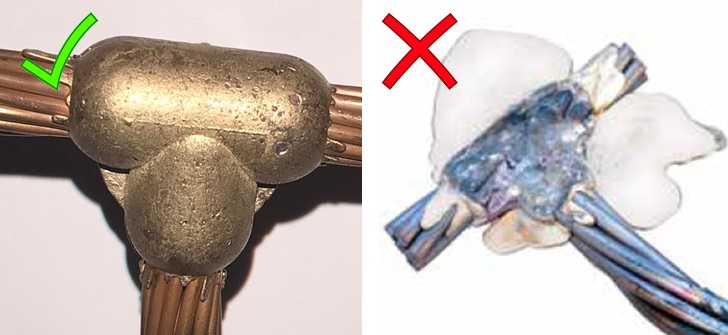

Etat du Moule Surface lisse et homogène Présence de scories minime Excédent de matière présent

Consultez notre Guide Utilisateur pour une description détaillée.
