Barres d'équipotentialité
Découvrez nos nouveaux modèles avec isolateurs à fixation murale intégrés, pour un montage simplifié et rapide !
Les modèles standards MALTEP
Découvrez les modèles standards MALTEP
Fonction de la barre d'équipotentialité
Les barres d’équipotentialité sont fréquemment utilisées dans les installations moyenne et basse tension. Elles permettent l'interconnexion de différents circuits de terre ou masses électriques présents sur une installation électrique. Le réseau ainsi créé est alors porté à un potentiel commun.
Les composants
Les barres d’équipotentialité sont généralement proposées avec les équipements suivants :
- Une barre conductrice nue ou étamée et perforée pour les connexions aux circuits de terre
- Des isolateurs en fibre de verre
- Un système de connections au support sur lequel sera installé la barre d'équipotentialité
- Une barrette de coupure pour la déconnexion du circuit de terre lors des contrôles périodiques de vérification de la résistance de terre
Différents modèles disponibles
Les différents modèles représentés ci-dessous sont de fabrication MALTEP, ils sont représentatifs des produits les plus courants.
Le Concept MALTEP
Découvrez les avantages MALTEP
Les inconvénients des barres d'équipotentialité traditionnelles
Bien que fonctionnels, les différents modèles historiques présentent quelques désavantages :
- Nécessité de démonter le rail afin d'ajuster correctement la barre d'équipotentialité sur le support
- Encombrement général de l'ensemble rail de fixation et barre
La solution MALTEP
Soucieux de constamment apporter des solutions innovantes et facilitant l'installation de ces produits, MALTEP a développé une nouvelle génération de barres d’équipotentialité intégrant à la fois l'isolation du conducteur et sa fixation.
.png)

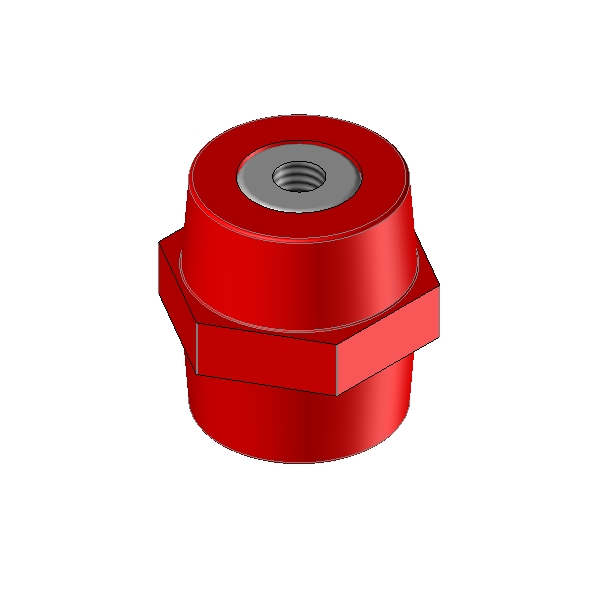

Avec les nouveaux isolateurs MALTEP, Brevet N°EP 20305105.7, les nouvelles générations de barres d’équipotentialité vous offrent :
- FIXATION DIRECTE sans démontage de la barre de cuivre
- MEILLEURE STABILITÉ sur le support grâce à l’empattement et aux 4 points de fixation
- MEILLEURE RÉSISTANCE à l’arrachement
- RÉDUCTION DE L’ENCOMBREMENT avec une hauteur de produit réduite
- ALLÈGEMENT significatif de l’ensemble
- POSITIONNEMENT facilité grâce aux trous oblongs
Caractéristiques
Cliquez sur le bouton modifier pour changer ce texte.
Caractéristiques de nos barres d'équipotentialité standards
| Réf. Commerciale | Code Article | Section (mm) | Longueur (mm) | NB. Trous Utiles | Dia. (mm) Trous | Entraxe (mm) | Poids (Kg) |
| Barre d'équipotentialité sans barette de coupure | |||||||
| BET6 | 287284 | 50x5 | 280 | 6 | 6.5 | 25 | 1.25 |
| BET10 | 245366 | 50x5 | 420 | 10 | 6.5 | 25 | 1.75 |
| BET15 | 245367 | 50x5 | 595 | 15 | 6.5 | 25 | 2.25 |
| BET20 | 245368 | 50x5 | 770 | 20 | 6.5 | 25 | 2.80 |
| BET25 | 245370 | 50x5 | 945 | 25 | 6.5 | 25 | 3.35 |
| Barre d'équipotentialité avec barette de coupure | |||||||
| BETC6 | 245376 | 50x5 | 350 | 6 | 6.5 | 25 | 1.65 |
| BETC10 | 245371 | 50x5 | 490 | 10 | 6.5 | 25 | 2.15 |
| BETC15 | 245373 | 50x5 | 665 | 15 | 6.5 | 25 | 2.65 |
| BETC20 | 245374 | 50x5 | 840 | 20 | 6.5 | 25 | 3.20 |
| BETC25 | 245375 | 50x5 | 1015 | 25 | 6.5 | 25 | 3.75 |
| Barette de coupure uniquement | |||||||
| BTC | 245397 | 50x5 | 105 | – | – | – | 0.70 |
Caractéristiques de nos barres d'équipotentialité avec fixation intégrée
| Réf. Commerciale | Code Article | Section (mm) | Longueur (mm) | NB. Trous Utiles | Dia. (mm) Trous | Entraxe (mm) | Poids (Kg) |
| Barre d'équipotentialité sans barette de coupure | |||||||
| BEQ6 | 306316 | 50x5 | 295 | 6 | 6.5 | 25 | 0.86 |
| BEQ10 | 306317 | 50x5 | 420 | 10 | 6.5 | 25 | 1.17 |
| BEQ15 | 306318 | 50x5 | 595 | 15 | 6.5 | 25 | 1.55 |
| BEQ20 | 306319 | 50x5 | 770 | 20 | 6.5 | 25 | 1.93 |
| BEQ25 | 306320 | 50x5 | 945 | 25 | 6.5 | 25 | 2.32 |
| Barre d'équipotentialité avec barette de coupure | |||||||
| BEQC6 | 306853 | 50x5 | 350 | 6 | 6.5 | 25 | 1.28 |
| BEQC10 | 306854 | 50x5 | 490 | 10 | 6.5 | 25 | 1.59 |
| BEQC15 | 306855 | 50x5 | 665 | 15 | 6.5 | 25 | 1.97 |
| BEQC20 | 306856 | 50x5 | 840 | 20 | 6.5 | 25 | 2.35 |
| BEQC25 | 306857 | 50x5 | 1015 | 25 | 6.5 | 25 | 2.73 |
| Barette de coupure uniquement | |||||||
| BQC | 306858 | 50x5 | 105 | – | – | – | 0.56 |
Barres d'équipotentialité sur mesure
Fabrication de barres sur mesure
Fabrication de barres d'équipotentialité à la demande
Malgré une déclinaison de barres d’équipotentialité conséquente, vous ne trouvez pas la version dont vous avez besoin pour votre chantier ! Contactez-nous, MALTEP réalisera la barre adaptée à vos besoins.
N'oubliez pas de nous indiquer :
- Nature du conducteur
- Section du conducteur
- Nombre de trous utiles
- Diamètres des trous utiles
- Entre-axe des trous utiles
- Avec ou sans barrette de coupure
- Un plan si possible
