Pæle i jorden

Få mere at vide om vores jordingsstænger, deres egenskaber og specifikke funktioner, og hvordan du forbinder dem til dit jordingsnetværk

Introduktion
Funktioner
Forbindelse
Implementering
Rækkevidde

Jordforbindelse og jordmodstand

Betydningen af jordforbindelse og jordmodstand

Forstå vigtigheden af jordforbindelse og jordmodstand

Jordelektroden er en vigtig del af jordingssystemet. Der findes forskellige typer af jordingssystemer:

  • Naturlige jordforbindelser omfatter underjordiske vandrør og metalrør, metalkonstruktioner og armering af betonfundamenter
  • De jordingssystemer, der fremstilles, er designet til at optimere jordingen ved at reducere jordmodstanden. De omfatter pæle, plader eller gitre samt kabelsløjfer i bunden af udgravninger

Jordingsstænger er vigtige elementer i skabelsen af holdbare jordingssystemer med lav modstand. Deres største fordel i forhold til andre typer jordingselektroder, såsom jordingsnet eller nedgravede ledere, er, at de giver dig mulighed for at nå de dybe lag i jorden, som ofte er mere ledende end overfladelagene. For en god ordens skyld: En jordelektrodes modstand afhænger hovedsageligt af :

  • Dens størrelse
  • Dens form
  • Modstandsevnen i den jord, den er installeret i

Det afhænger af jordens beskaffenhed, men også af fugtighedsniveauet og temperaturen (som varierer med årstiden). Og hvis jorden ikke er homogen, kan den også variere alt efter dybden. For eksempel er de geologiske lag i undergrunden, som vandet strømmer igennem, uegnede til at etablere jordingssystemer, fordi de har meget gennemtrængelige stenede zoner, der vaskes ud af vand, der er renset ved naturlig filtrering, og har høj resistivitet. Det kan derfor være nødvendigt at krydse disse lag med jordspyd for at finde ledende områder, der er mere velegnede til installation af et højtydende, langtidsholdbart jordingssystem.

Måling af jordens resistivitet ved hjælp af målepinde i rustfrit stål

I praksis stiger en jords resistivitet, når luftfugtigheden falder. De geologiske lag i undergrunden, som gennemstrømmes af vand, er uegnede til etablering af jordingssystemer, da de indeholder meget gennemtrængelige stenede zoner, der vaskes af vand, som er renset ved naturlig filtrering, og som har høj resistivitet.

Det er derfor nødvendigt at krydse de geologiske lag med jordstænger for at finde ledende områder, der er mere velegnede til installation af en permanent jordforbindelse.

Forstå vigtigheden af pæle som jordingselementer

Afhængigt af jordens beskaffenhed, hvor den er installeret, vil jordspyddet som jordelektrode hjælpe med at aflede fejlstrømmen i jorden, både i en lynbeskyttelsesinstallation og i en jordingsinstallation. Når det er nødvendigt at bruge flere jordspyd, arrangeres de normalt i en kragefod, en trekant eller en linje.

Jordresistivitetsværdier

Jordens modstandsdygtighed
Jordens beskaffenhed Rationalisering (m)
Sumpet land Mindre end 30
Silt 20 - 100
Humus 10 - 150
Våd tørv 5 - 100
Plastisk ler 50
Kompakt mergel og ler 100 - 200
Jura-mergel 30 - 40
Lerholdigt sand 50 - 500
Kiselholdigt sand 200 - 3 000
Bar stenet jord 1 500 - 3 000
Græsdækket stenet jord 300 - 500
Blød kalksten 100 - 300
Kompakt kalksten 1 000 - 5 000
Sprækket kalksten 500 - 1 000
Skifer 50 - 300
Mikaschister 800
Granit og sandsten i henhold til forvitring 1 500 - 10 000
Granit og meget forvitret sandsten 100 - 600

For at få en tilnærmelse til modstanden i en jordforbindelse kan man bruge de gennemsnitlige værdier, der er angivet nedenfor:

Jordbundens resistivitet
Type af jord Gennemsnitlig resistivitetsværdi (Ω.m)
Fedtet agerjord, fugtig kompakt fyld 50
Magert agerland, grus, groft fyld 500
Bar stenet jord, tørt sand, uigennemtrængelig klippe 3 000

Estimering af jordmodstand

det er muligt at bestemme jordmodstanden omtrentligt for en homogen jord:

  • R: Jordmodstand (Ω)

  • ρ: Jordresistivitet (Ω.m)

  • N: Antal indsatser

  • l: Stolpens længde (m)
Menu

Valg af jordspyd

Opdag jordspyddenes egenskaber

Egenskaber ved jordingsstænger

MALTEP tilbyder et komplet sortiment af jordspyd baseret på forskellige udvælgelseskriterier:

  • Emnet
  • Dimensioner (diameter)
  • Udvidelser

Selvforlængende galvaniserede stålpæle

Standard kobberbelagte stålpæle

Standard og selvudvidende pæle i rustfrit stål

Den opnåede jordmodstand afhænger hovedsageligt af længden og antallet af installerede stænger. I modsætning til hvad mange tror, har diameteren meget lidt indflydelse på modstandsværdien, og det samme gælder materialet, da de metaller, der bruges til fremstilling af stolperne (kobber, stål osv.), har en meget højere ledningsevne end jorden. Når det er vanskeligt at opnå den ønskede jordmodstand, er det derfor at foretrække at øge længden på stolperne, hvis jordens beskaffenhed tillader det, for at forsøge at nå flere ledende lag i dybden og derefter gange antallet af stolper, hvis jorden er for hård i dybden.

Materialer til jordingsstænger

MALTEP jordingsstænger fås i følgende materialer:

Jordspyd af galvaniseret stål er den mest almindelige jordelektrode af økonomiske årsager. Jordspyd af galvaniseret stål har i sagens natur en meget kortere levetid end kobberbelagt eller rustfrit stål. Desuden kan galvaniseringen forringes (revne), når den slås ned i jorden. Galvaniserede stålstolper har dog en høj trækstyrke og kan derfor slås dybt ned i jorden. Den galvaniserede stålstolpe kan overvejes til brug i jord med ikke-aggressive egenskaber.

Kobberbelagte stålstolper er fremstillet af en stålkerne, der nedsænkes i et elektrolytisk bad for at aflejre den nødvendige tykkelse af kobber ved elektrolyse. Denne proces sikrer en langtidsholdbar molekylær binding mellem stålkernen og kobberlaget. Det betyder, at kobberbelægningen ikke skaller af stålet, og at den heller ikke revner, når stolpen slås ned i jorden. Den kobberbelagte stålstolpe er meget modstandsdygtig over for korrosion. Renheden af det deponerede kobber er 99,9%, og det har en lav modstand, hvilket fremmer levetiden for en langvarig og holdbar installation. Flere tykkelser af kobberbelægning er tilgængelige:

  1. Minimumstykkelse på 254 µm
  2. Gennemsnitlig tykkelse på 350 µm

I nogle tilfælde er jordtypen måske ikke kompatibel med kobberbelagte ståljordingsstænger. Jordspyd af rustfrit stål er derfor at foretrække, når der er tale om jord med høje korrosionsegenskaber. Valget af stavmateriale afhænger også af de strukturer eller komponenter, der skal jordes, f.eks. stålmaster. I alle tilfælde skal valget af stangmateriale tage højde for begrænsninger i forbindelse med galvanisk korrosion.

Jordspyd i rustfrit stål fås i følgende to kvaliteter:

  1. Z33 C13 rustfrit stål
  2. 316 (A4) rustfrit stål

Det solide kobberjordspyd har fremragende korrosionsbestandighed og ledningsevne. Men denne stolpe kan ikke slås dybt ned i jorden eller i hård jord.

Forståelse af diameteren på jordspyd af kobberbelagt stål

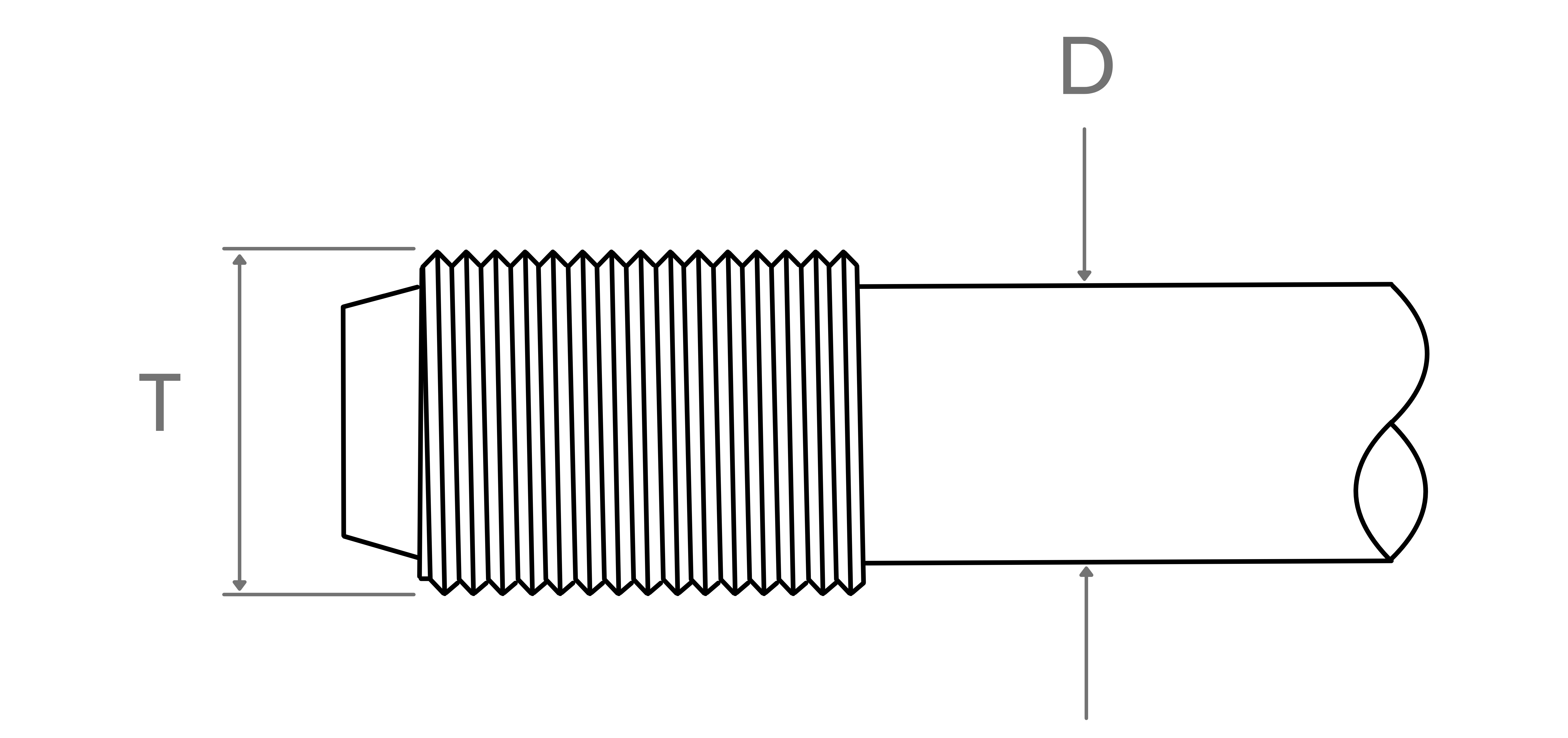

I jordingsindustrien udtrykkes diameteren på kobberbelagte ståljordspyd traditionelt som 5/8" eller 3/4".

Disse værdier repræsenterer dog ikke stolpens faktiske diameter; de svarer faktisk til gevindets nominelle størrelse:

  • En 5/8"-pind (T = 16 mm) har en reel diameter på D = 14,2 mm.
  • En 3/4" stolpe (T = 19 mm) har en reel diameter på D = 17,2 mm.

Forståelse af løsninger til forlængelse af jordspyd

Der er forskellige måder at forlænge længden af MALTEP-jordingsstænger på for at nå det ønskede undergrundslag.

En jordingsstang uden gevind kan forlænges ved hjælp af en koblingsbøsning uden gevind.

En jordingsstang med gevind forlænges ved hjælp af en koblingsbøsning med gevind, hvis diameter er kompatibel med stangen.

Som navnet antyder, kræver den selvforlængende stolpe ikke yderligere tilbehør for at lave forlængelsen, som opnås ved at slå en stolpe på den forrige, der allerede er i jorden.

Oversigt over MALTEP-serien af jordingsstænger

Menu

Forbind stolpen med lederen

Find ud af, hvordan du forbinder spidsen til jordlederen

MALTEP-løsninger til at forbinde jordspyddet med lederen

MALTEP tilbyder forskellige forbindelsesmetoder mellem jordspyddet og jordlederen, som kan have forskellige former som f.eks. flerstrenget kabel, rundt eller fladt:

  • Mekaniske forbindelser med skruefittings
  • Mekaniske forbindelser med knock-in-hoved
  • Aluminotermisk svejsede forbindelser

Mekaniske øskener

Svejsning med termit

Oversigt over udvalget af forbindelser mellem jordspyd og ledere

Menu

Installation af jordspyddet

Grundlæggende information

Information om installation af jordspyd

Sikkerhedsforanstaltninger, når du slår en jordspyd i jorden

At slå et jordspyd ned i jorden kan udgøre en række risici for operatøren og for jordspyddets integritet:

MALTEP tilbyder en række tilbehør, der beskytter operatøren og stolpen, når den køres ned i jorden:

Menu

Jordspyds rækkevidde

Få adgang til vores sortiment med få klik

Jordingsstænger

Opret en konto, og plant dine indsatser med det samme

Forbindelsesmuffer og terminaler

Tilslutning af jordingsstangen til lederen ved svejsning

Tilbehør til installation

Jordingskomponenter, du kan få brug for
